Sistema de estructuras arquitectónicas de aluminio TTH600 ST

DIMENSIONES DEL MARCO

• Sistema de marcos de 6 pulgadas
• Travesaño superior, jamba y zócalo: 2 1⁄2″ x 6″
• Montantes y travesaños horizontales de 3 1⁄4″ x 6″

CONFIGURACIONES DISPONIBLES

• Single Lite – Certificación UL ZHLA.52
• Ventana de lamas con montantes verticales u horizontales – Certificación UL ZHLA.55
• Four-Lite con montantes horizontales y verticales – Certificación UL ZHLA.56

NOTA: De conformidad con la norma ICC500-23, las dimensiones mínimas y máximas de cada configuración de ventana deben someterse a ensayo. Póngase en contacto con Insulgard para asegurarse de que las dimensiones y configuraciones específicas del proyecto se ajustan a los requisitos de ensayo y certificación.

CARACTERÍSTICAS

• Homologado y certificado por UL de conformidad con las normas ICC 500-20 e ICC 500-23
• Acristalamiento con vidrio TOR-GARD 30-IG de 5 cm de grosor. Sistema de marcos con rotura de puente térmico.
• Resistente a balas según la norma UL 752, nivel 3
• Acabados anodizados o pintados
• Fabricado íntegramente y enviado completamente montado para facilitar su instalación
• Se proporcionan los requisitos de anclaje específicos para cada trabajo
• Diseñado para métodos convencionales de instalación y acristalamiento

ENSAYOS / CERTIFICACIÓN

• Probado y certificado por UL para cumplir con los requisitos de las normas ICC 500-20, ICC 500-23 y FEMA P-361-21 para su uso en refugios y salas de seguridad contra tornados y huracanes, incluso en zonas con vientos de hasta 250 mph.
• Certificado por UL en cuanto a resistencia a las balas, cumpliendo con los niveles 3 de la norma UL 752. El certificado de las pruebas se puede consultar en www.ul.com, en la sección de listados en línea.
• Análisis térmico realizado por UL utilizando métodos de ensayo de la NFRC, entre los que se incluyen ANSI/NFRC 100-2014, ANSI/NFRC 200-2014, NFRC 500-2014 y Therm 7 / Windows7 NFRC. Los resultados están disponibles previa solicitud.

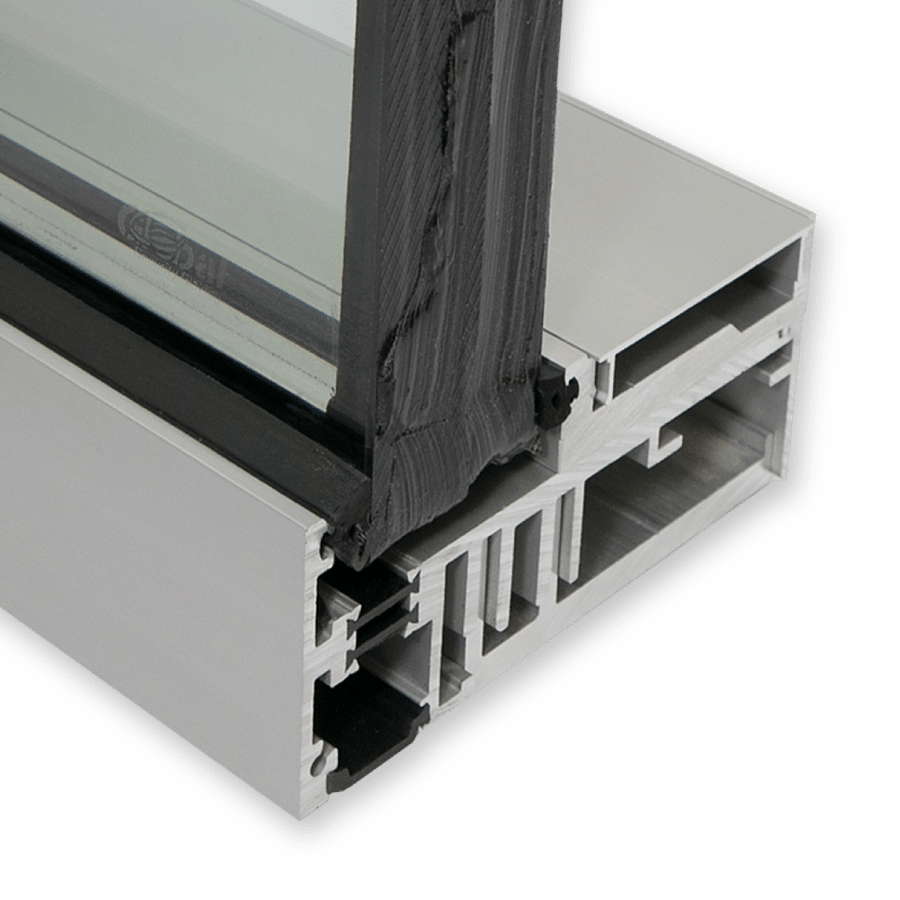

CONSTRUCCIÓN

• Los componentes deben fabricarse con aluminio extruido de aleación 6061-T6 o equivalente
• Los elementos de fijación deberán ser de acero inoxidable del tipo 302 o 304
• Las juntas de acristalamiento para interiores y exteriores deben ser de EPDM en forma de esponja y cuña
• Todas las juntas y uniones quedarán bien ajustadas, lo que garantizará juntas milimétricas y una alineación perfecta de los elementos adyacentes.
• Diseño con canalón para permitir que el agua salga al exterior por el alféizar
• Anclajes que quedan totalmente ocultos

SOLICITUDES

• Seguridad en colegios y universidades
• Instalaciones policiales
• Instalaciones de bomberos y rescate
• Centros de Operaciones de Emergencia
• Refugios comunitarios
• Seguridad de la sede central
• Refugios contra tormentas y habitaciones de seguridad
