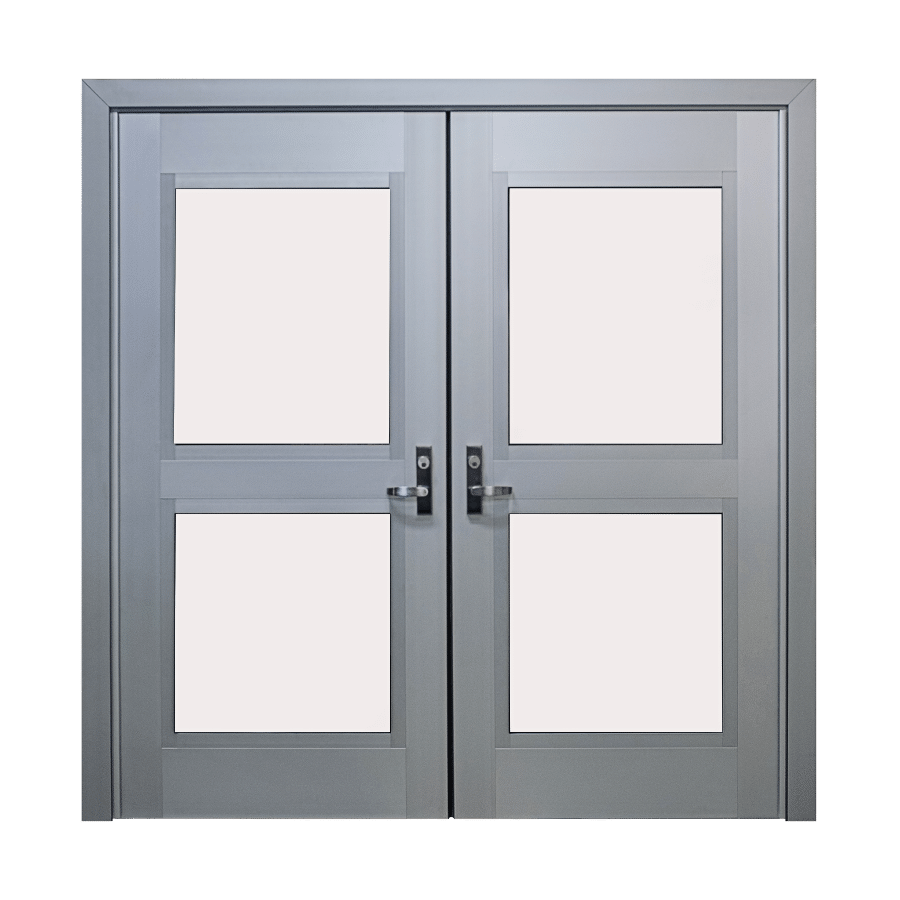

Sistema de puertas arquitectónicas de aluminio TTH350

Las puertas TTH350 son resistentes al viento y a los impactos. Están diseñadas y probadas para su uso en habitaciones a prueba de tornados y huracanes que cumplen con las normas FEMA P361-21, ICC500-20 e ICC500-23. Es fundamental que el sistema de puertas TTH350 utilizarse utilizado en combinación con sustratos o paredes de rendimiento equivalente.

Solicitar un presupuesto

DIMENSIONES

Riel superior: 17,8 cm x 6 cm
Travesaño inferior: 21,6 cm x 6 cm
Listones de acristalamiento: 1 3⁄4″ de ancho
Montante mediano: 12,7 cm x 6 cm
Travesaño central: 11,4 cm x 6 cm
Marco de la puerta: 8,25 cm x 15,2 cm

CONFIGURACIONES DISPONIBLES

Tamaño mínimo: 3′ x 7′; tamaño máximo: 3’6″ x 8′
Juegos: tamaño mínimo 1,8 m x 2,1 m, tamaño máximo 2,1 m x 2,4 m

HARDWARE NECESARIO

Dispositivo de salida vertical con barra de Sargent FM8713, sin alimentación eléctrica
Cierrapuertas de superficie Sargent 351
Bisagra de engranaje continuo Pemko FMSLF
Umbral Pemko 172A
Pemko 18061: burlete para la parte inferior de la puerta
Cubierta protectora del pestillo Rockwood BFLG1050
Montante desmontable Sargent HC980 (pares)

ACCESORIOS OPCIONALES

Dispositivo de salida vertical con varilla Sargent FM8774, electrificado, con…
- 306 Control auxiliar
- Mazo de cables Electrolynx QC-C1500P (de la bisagra a la alimentación) Mazo de cables Electrolynx QC-C012 (de la barra a la bisagra)
- Interruptor de posición de puerta Securitron DPS-M-GY
Norton 6061 Operador automático

CARACTERÍSTICAS

Homologado y etiquetado por UL de conformidad con las normas ICC 500-20 e ICC 500-23
Acristalado con vidrioTG30de 3,25 cm
Resistente a balas según la norma UL752, nivel 3

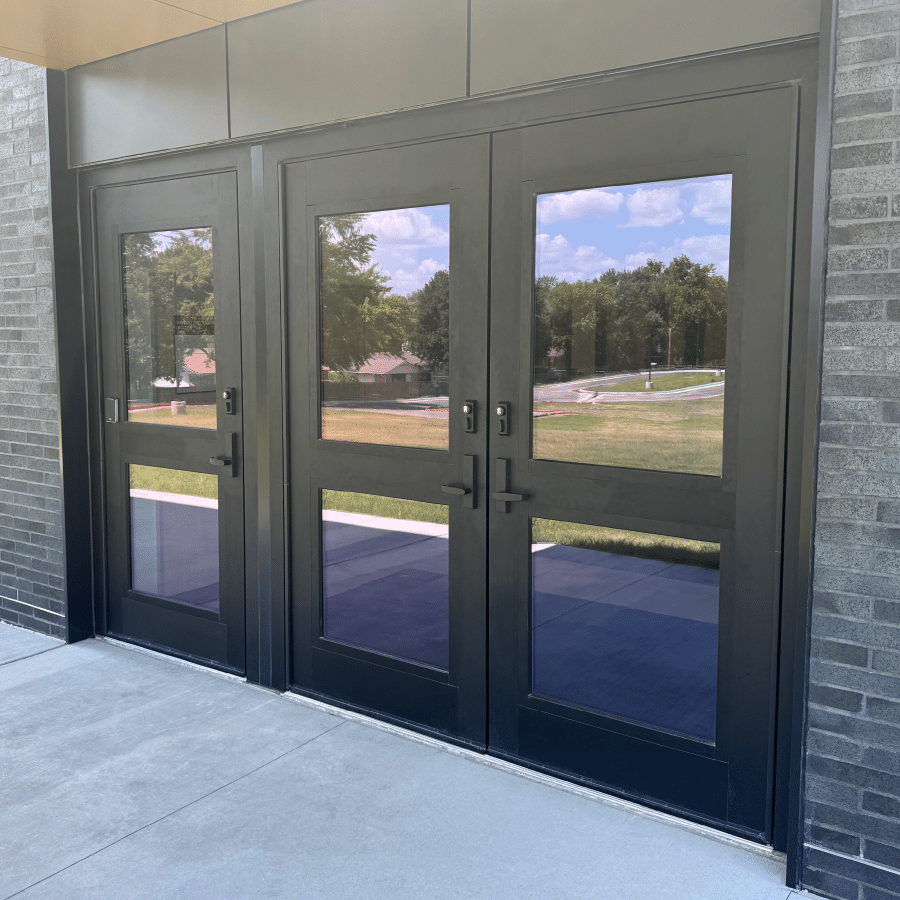

Acabados anodizados o pintados
Fabricado íntegramente y enviado completamente montado para facilitar su instalación
Se proporcionan los requisitos de anclaje específicos para cada trabajo
Diseñado para métodos convencionales de instalación y acristalamiento

ENSAYOS / CERTIFICACIÓN

Probado y certificado por UL para cumplir con los requisitos de las normas ICC 500-20, ICC 500-23 y FEMA P-361-21 para su uso en refugios y salas de seguridad contra tornados y huracanes, incluso en zonas con vientos de hasta 250 mph. Certificación UL n.º ZHLA.71
Probado por UL en cuanto a resistencia a las balas, cumpliendo con la norma UL752 Nivel 3. La certificación de las pruebas se puede consultar enwww.ul.com, en la sección de listados en línea.

NOTA: De conformidad con la norma ICC 500-23, las dimensiones mínimas y máximas de cada configuración de puerta deben someterse a ensayo. Póngaseen contacto con Insulgardpara asegurarse de que las dimensiones y configuraciones específicas de su proyecto se ajustan a los requisitos de ensayo y certificación.

CONSTRUCCIÓN

Componentes de la puerta y el marco fabricados en aluminio extruido de aleación 6061-T6 o equivalente
Los elementos de fijación internos deben ser de acero inoxidable tipo 18-8
Las juntas de acristalamiento para interiores y exteriores deben ser de EPDM en forma de esponja y cuña
Todas las juntas y uniones quedarán bien ajustadas, lo que garantizará juntas casi imperceptibles y una alineación perfecta de los elementos adyacentes
Anclajes que quedan totalmente ocultos
